Das Harzsystem Epoxydharz L + Härter L besitzt hervorragende Tränk- und Benetzungseigenschaften für Kohle (Carbon)-, Glas-, Aramid- und Naturfasern.
Niedrigviskos
Hohe Transparenz
Gute UV-Beständigkeit
Klebfreie Härtung auch dünnster Schichten
Glasübergangstemperatur (Tg) 76 °C (bei Warmhärtung 60 °C / 15 h)
Hohe statische und dynamische Festigkeit
Frei von Nonylphenol und DETA
Verarbeitungszeit: 40 Minuten (100 g / 20 °C)

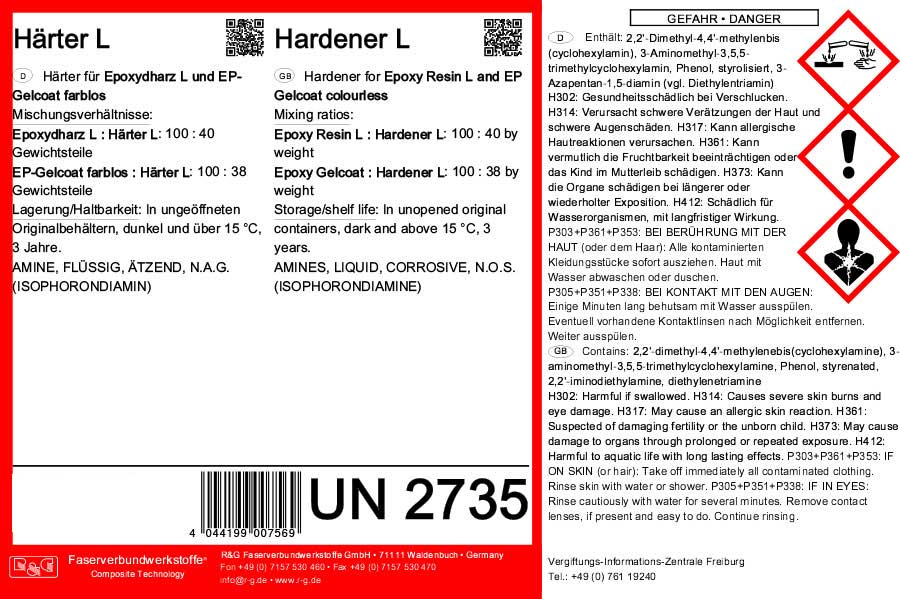

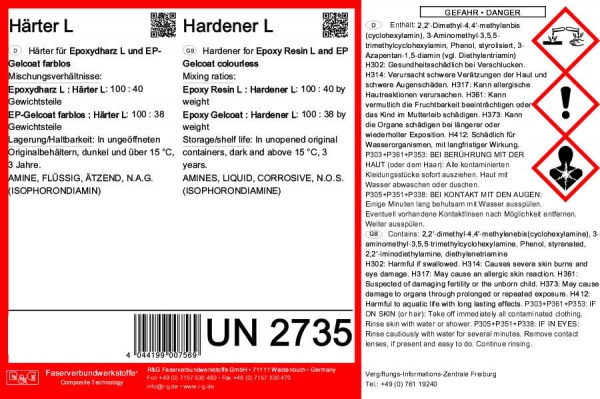

Mischungsverhältnis: 100 : 40 Gewichtsteile Epoxydharz L : Härter L 100 : 45 Volumenteile Epoxydharz L : Härter L
Epoxydharz L + Härter L bietet ein sehr gutes Preis-/Leistungsverhältnis und ist für folgende Verarbeitungsverfahren geeignet:
Handlaminieren
Vakuumpressen
Nasspressen
Gutachten zum Harzsystem Epoxydharz L + Härter L: dieses System ist nicht zytotoxisch (zellschädigend), wichtig für Anwendungen in der Medizintechnik. Materialkennwerte (Reinharz bei Aushärtung) Biegeversuch Biegefestigkeit (DIN EN ISO 178): 111 MPa Biege-E-Modul (DIN EN ISO 178): 2.960 MPa Zugversuch Zugfestigkeit (DIN EN ISO 527): 69 MPa Bruchdehnung: 4,7 % Druckversuch Druckfestigkeit (DIN EN ISO 1426): 91 MPa Allgemeine Beschreibung des Systems Epoxydharz L mit den Härtern S, L, CL, EPH 500, EPH 161, W 300, GL 1 und GL 2
Dünnflüssig, lösemittel- und füllstofffrei
Schnelle Tränkung von Glas-, Aramid-, Kohlenstoff- und Naturfasern
Hohe statische und dynamische Festigkeit (GL-Zulassung mit den Härtern GL 1 und GL 2 liegt vor)

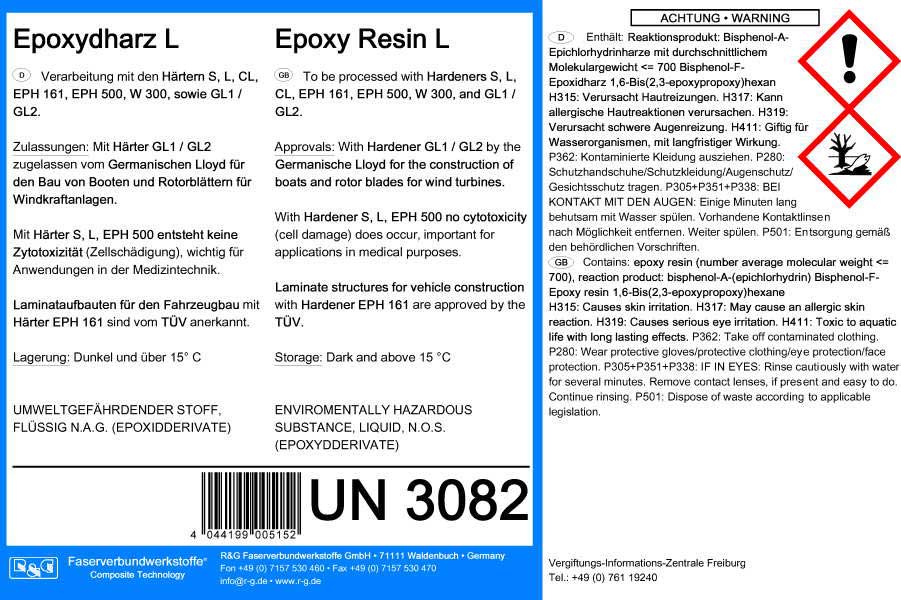

Das Epoxydharz L mit den dazugehörigen Härtern S, L, CL, EPH 500, EPH 161, W 300, GL 1 und GL 2 ist das meistverwendete Laminier- und Klebeharz aus dem R&G-Lieferprogramm.
Es weist mit den Härtern S (15 Minuten), L (40 Minuten), CL (60 Minuten), EPH 500 (60 Minuten), EPH 161 (90 Minuten), W 300 (300 Minuten), GL 1 (30 Minuten) und GL 2 (210 Minuten) ähnliche mechanische Eigenschaften auf, wie die in der Luftfahrt gebräuchlichen Laminiersysteme. Die Wärmeformbeständigkeit reicht von 60 °C (S, L, EPH 500, W 300), über 80 °C (GL 1 und GL 2, nach Warmhärtung), 95 °C (CL, nach Warmhärtung) bis 120 °C (EPH 161, nach Warmhärtung). Epoxydharz L ist aufgrund der niedrigen Oberflächenspannung, der guten Haftung und des geringen Härtungsschwundes für Verklebungen von Holz, Metall und PS-Hartschäumen wie Styropor® etc. sehr gut geeignet. Es läßt sich in allen gängigen Verfahren wie z.B. Handlaminieren, Druck- und Vakuumimprägnieren sowie Pressen und Wickeln verarbeiten.
